履带吊是在行走的履带式底盘上装有行走装置、起重装置、变幅装置、回转装置的起重机。履带式起重机有一个独立的能源,结构紧凑、外形尺寸相对较小,机动性好,可满足工程起重机流动性的要求,比较适合建筑施工的需要,达到作业现场就可随时技入工作。

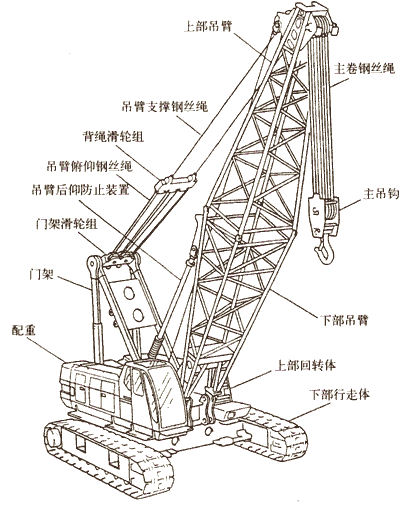

履带吊的组成部分
1取物装置
履带吊的取物装置主要是吊钩(抓斗、电磁吸盘等作为附属装置)。
2吊臂
用来支承起升钢丝绳、滑轮组的钢结构,它可以俯仰以改变工作半径。它直接装在上部回转平台上。吊臂可以根据施工需要在基本吊臂基础上接长。在必要时,还可在主吊臂的顶端装一吊臂,扩大作业范围,这种吊臂称副臂。
3上车回转部分
它是在起重作业时可以回转的部分包括装在回转平台上除吊臂、配重、吊钩等以外的全部机构和装置。
4行走部分
它是履带式起重机的下部行走部分,是履带式起重机的底盘,同时也是上车回转部分的基础。主要有履带、驱动轮、导向轮、支重轮、上托轮、行走马达、行走减速箱、履带张紧装置、 履带伸缩油缸等组成。
5回转支承部分
它是安装在下车底盘上用来支承上车回转部分的,包括回转支承装置的全部回转、滚动和不动的零部件和用来固定回转支承装置的机架等(不包括四转小齿轮)。
6配重
配重是安装在起重机回转平台尾部的具有一定形状的铁块,目的是确保起重机能稳定地工作。在必要时,这些铁块可以卸下后单独搬运。
7动力装置
动力装置即为动力源。在履带式起重机上,大部分动力装置为四冲程柴油发动机。在履带式起重机上,它把内燃机的机械能经液压油泵转变为液压能,经液压油管和各种控制阀将液压能传给液压马达和液压油缸,液压马达和液压油缸再将液压能转变为机械能驱动各工作机构。
8机械传动部分
它把内燃机的动力传递给液压油泵,再把液压马达、液压油缸的液压能变成机械能,带动各工作机构。机械传动部分主要由分动箱、减速箱、离合器、卷筒、轴、轴承、滑轮等部分组成。
9液压传动部分
主要由液压泵、液压马达、液压油缸、控制阀、液压油管、液压油箱等组成。液压油泵把内燃机的机械能转变为液压能,液压马达把液压能转化为机械能驱动各工作机构。由于液压传动调速方便,传动平稳,操纵轻便,元件体积小,重量轻,具有限速、自锁功能、总体布置合理等优点,在履带式起重机上被广泛应用。
10控制装置
控制装置是用以操纵和控制履带吊各工作机构,使各机构能按要求进行启动、调速、换向、停止,从而实现起重机作业的各种动作。控制装置主要由操纵杆、控制阀、按钮、开关、控制器等组成。
